Проект планировки территории и проект межевания территории «Газопроводы высокого давления МБУ ЦДО «Тополек», х.Кубанский, х.Заречный, х.Огонек Некрасовского сельского поселения Усть-Лабинского района Краснодарского края

Материалы по обоснованию проекта планировки территории

Раздел.4.

«Материалы по обоснованию проекта планировки территории. Пояснительная записка». 1272-ПП2.ТЧ

Главный инженер проекта ____________________ С.В.Алейников
Главный инженер ООО "Удмуртгазпроект" ________Д.Л.Колясев

2019

СОСТАВ ДОКУМЕНТАЦИИ ПО ПЛАНИРОВКЕ ТЕРРИТОРИИ
«Газопроводы высокого давления МБУ ЦДО «Тополек», х.Кубанский, х.Заречный, х.Огонек Некрасовского сельского поселения Усть-Лабинского района Краснодарского края»

№ п/п

Наименование



1

2



Проект планировки территории

1272-ПП1.ГЧ

Основная часть проекта планировки территории
Раздел 1. «Проект планировки территории. Графическая часть»



1272-ПП1.ТЧ

Основная часть проекта планировки территории
Раздел 2. «Положение о размещении линейных объектов»



1272-ПП2.ГЧ

Материалы по обоснованию проекта планировки территории
Раздел 3. «Материалы по обоснованию проекта планировки
территории. Графическая часть»



1272-ПП2.ТЧ

Материалы по обоснованию проекта планировки территории
Раздел 4. «Материалы по обоснованию проекта планировки территории. Пояснительная записка»



1272-ПП2.ПР

Материалы по обоснованию проекта планировки территории
Обязательное приложение к Разделу 4. «Материалы по обоснованию проекта планировки территории. Пояснительная записка»



Проект межевания территории

1272-ПМ1

Основная часть проекта межевания территории



1272-ПМ2

Материалы по обоснованию проекта межевания территории



СОДЕРЖАНИЕ 1272-ПП2.ТЧ

 Раздел 4. «Материалы по обоснованию проекта планировки территории. Пояснительная записка»

 Введение

  1. Описание природно-климатических условий территории, в отношении которой разрабатывается проект планировки территории.
  2. Обоснование определения границ зон планируемого размещения линейных объектов.
  3. Обоснование определения границ зон планируемого размещения линейных объектов, подлежащих переносу (переустройству) из зон планируемого размещения линейного объектов.
  4. Обоснование определения предельных параметров застройки территории в границах зон планируемого размещения объектов капитального строительства, входящих в состав линейных объектов.
  5. Ведомость пересечений границ зон планируемого размещения линейного объекта (объектов) с сохраняемыми объектами капитального строительства (здание, строение, сооружение, объект, строительство которого не завершено), существующими и строящимися на момент подготовки проекта планировки территории.
  6. Ведомость пересечений границ зон планируемого размещения линейного объекта (объектов) с объектами капитального строительства, строительство которых запланировано в соответствии с ранее утвержденной документацией по планировке территории.
  7. Ведомость пересечений границ зон планируемого размещения линейного объекта (объектов) с водными объектами (в том числе с водотоками, водоемами, болотами и т.д.)

ВВЕДЕНИЕ

 Проект планировки территории по объекту «Газопроводы высокого давления МБУ ЦДО «Тополек», х.Кубанский, х.Заречный, х.Огонек Некрасовского сельского поселения Усть-Лабинского района Краснодарского края» подготовлен на основании следующих документов:

-  Постановление №246 от 15.04.2019 о подготовке проекта планировки с проектом межевания территории для размещения объекта «Газопроводы высокого давления МБУ ЦДО «Тополек», х.Кубанский, х.Заречный, х.Огонек Некрасовского сельского поселения Усть-Лабинского района Краснодарского края»

- Постановление №514 от 29.07.2019 о внесении изменения в постановление администрации муниципального образования Усть-Лабинский район от 15.04.2019г. №246 «О подготовке проекта планировки с проектом межевания территории для размещения объекта «Распределительный газопровод высокого давления МБУ ЦДО «Тополек», х.Кубанский, х.Заречный, х.Огонек Некрасовского сельского поселения Усть-Лабинского района Краснодарского края»

- Техническое задание на подготовку проекта планировки и проекта межевания территории для размещения объекта  «Газопроводы высокого давления МБУ ЦДО «Тополек», х.Кубанский, х.Заречный, х.Огонек Некрасовского сельского поселения Усть-Лабинского района Краснодарского края» (Приложение к постановлению администрации МО Усть-Лабинский район).

-  Акт выбора трассы, согласованный с Администрацией МО Усть-Лабинский район и Администрацией Некрасовского сельского поселения



Для подготовки проекта планировки территории была использована следующая законодательная и нормативно-правовая документация:

- Градостроительный кодекс Российской Федерации от 29.12.2004 №190-ФЗ;

- Федеральный закон от 20 марта 2011 г. №41-ФЗ "О внесении изменений в Градостроительный кодекс Российской Федерации и отдельные законодательные акты Российской Федерации в части;

- Земельный кодекс Российской Федерации от 25.10.2001 №136-ФЗ;

- Федеральный закон от 24 июля 2007 г. № 221-ФЗ "О кадастре деятельности";

- Федеральный закон от 18 июля 2001 г. № 78-ФЗ "О землеустройстве" (с изменениями от 18 июля 2005 г.);

- Федеральный закон №52-ФЗ от 3.03.1999 «О санитарно-эпидемиологическом благополучии населения»;

- Постановление Правительства Российской Федерации №564 от 12.05.2017г. «Об утверждении Положения о составе и содержании проектов планировки территории, предусматривающих размещение одного или нескольких линейных объектов»;

- Приказ Министерства строительства и жилищно-коммунального хозяйства Российской Федерации № 740/пр от 25.04.2017 г. "Об установлении случаев подготовки и требований к подготовке входящей в состав материалов по обоснованию проекта планировки территории схемы вертикальной планировки, инженерной подготовки и инженерной защиты территории"

- СП 42.13330.2016 «Градостроительство. Планировка и застройка городских и сельских поселений»;

- СП 42-101-2003 «Общие положения по проектирования и строительству газораспределительных систем из металлических и полиэтиленовых труб»;

- СП 62.13330.2011* «Газораспределительные системы»;

- СНиП 2.04.08-87* «Газоснабжение»;

- СанПиН 2.2.1/2.1.1.984-00 «Санитарно-защитные зоны и санитарная классификация предприятий, сооружений и иных объектов»;

- СанПиН №4630-88 «Санитарные правила и нормы охраны поверхностных вод от загрязнения»;

- РДС 30-201-98 «Инструкция о порядке проектирования и установления красных линий в городах и других поселениях Российской Федерации»;

- Приказ Минстроя РФ №739/пр от 25.04.2017 «Об утверждении требований к цифровым топографическим картам и цифровым топографическим планам, используемым при подготовке графической части документации по планировке территории»;



Для подготовки проекта планировки территории была использована следующая градостроительная документация:

-  Генеральный план Некрасовского сельского поселения Усть-Лабинского района, утвержденный решением Совета Некрасовского сельского поселения от 04.04.2011 г. №4, протокол №16;

- Правила землепользования и застройки Некрасовского сельского поселения Усть-Лабинского района, утвержденные решением Совета Некрасовского сельского поселения от 23.05.2014 г. №2, протокол № 57

-  Схема территориального планирования МО Усть-Лабинский район, утвержденная решением Совета муниципального образования Усть-Лабинский район от 18.11.2010 г. №25, протокол №10.



Для подготовки проекта планировки территории были использованы следующие материалы инженерных изысканий:

- Материалы инженерно-геодезических изысканий, выполненных ООО «Удмуртгазпроект»  в июне 2019 года. (1272-ИГДИ)  см.1272-ПП2.ПР

- Материалы инженерно-геологических изысканий, выполненных ООО «Удмуртгазпроект» в июне 2019 года. (1272-ИГИ) см.1272-ПП2.ПР

По содержанию проект планировки территории линейного объекта «Газопроводы высокого давления МБУ ЦДО «Тополек», х.Кубанский, х.Заречный, х.Огонек Некрасовского сельского поселения Усть-Лабинского района Краснодарского края» отвечает требованиям статей 42, 43 Градостроительного кодекса Российской Федерации и Положению о составе и содержании проектов планировки территории, предусматривающих размещение одного или нескольких линейных объектов, утвержденному постановлением Правительства Российской Федерации № 564 от 12 мая 2017 «Об утверждении Положения о составе и содержании проектов планировки территории, предусматривающих размещение одного или нескольких линейных объектов».



Целью разработки проекта планировки территории линейного объекта «Газопроводы высокого давления МБУ ЦДО «Тополек», х.Кубанский, х.Заречный, х.Огонек Некрасовского сельского поселения Усть-Лабинского района Краснодарского края», является:

- обеспечение устойчивого развития территории, определение характеристик и очередности планируемого развития территории сельского поселения Некрасовское Усть-Лабинского муниципального района Краснодарского края.

-  выделение элементов планировочной структуры территории проектирования.

-  определение зоны планируемого размещения линейного объекта «Газопроводы высокого давления МБУ ЦДО «Тополек», х.Кубанский, х.Заречный, х.Огонек Некрасовского сельского поселения Усть-Лабинского района Краснодарского края»



1. Описание природно-климатических условий территории, в отношении которой разрабатывается проект планировки территории

Географически район проектирования расположен в юго-западной части Северного Кавказа в пределах Кубано-Приазовской низменности.

По природным условиям рассматриваемая территория относится к лесостепной зоне. Преобладающими почвами на территории района являются типичные черноземы, преимущественно глинистые и суглинистые.

В геоморфологическом отношении рассматриваемые границы приурочены к провинции предгорных депрессий и возвышенностей к области Кубанской наклонной аккумулятивной и аккумулятивно-эрозионной равнине.

Основными водными артериями района изысканий являются р. Кубань

и р. Лаба, которые протекают в 0,2 - 1,0 км севернее, северо-западнее площадки изысканий и не оказывают влияние на проектируемое строительство.

Климат района работ умеренно–континентальный. Согласно

СП 131.13330.2012 по климатическому районированию рассматриваемая территория относится к IIIБ подрайону. В соответствии с СП 20.13330.2016 данная территория относится к III-му району по весу снегового покрова. Нормативное значение веса снегового покрова Sg на 1 м2 горизонтальной поверхности земли составляет 1,5 кПа.

Согласно СП 20.13330.2016 участок проектирования расположен в пределах IV района с нормативной величиной ветрового давления Wо = 0,48 кПа. Согласно карте 4 приложение Ж СП 20.13330.2011, площадка изысканий относится к III-му району по толщине стенки гололёда, для которого нормативная толщина стенки гололеда на высоте 10 м над поверхностью земли повторяемостью 1 раз в 5 лет для диаметра провода троса или каната до 10 мм составляет 10 мм.

Основные климатические характеристики района работ приведены в таблице.1,2,3.

Таблица 1. – Средняя месячная и средне годовая температура воздуха, °С

I

II

III

IV

V

VI

VII

VIII

IX

X

XI

XII

Год

-0,2

1,0

5,4

12,2

17,3

21,0

23,8

23,2

18,1

11,9

6,3

2,0

11,8

Таблица 2 - Климатические параметры тёплого периода года

Барометрическое давление, гПа

Температура воздуха, оС, обеспеченностью 0,95

Температура воздуха, оС, обеспеченностью 0,98

Средняямаксимальнаятемпературавоздуха наиболеетеплогомесяца, оС

Абсолютная максимальная температура воздуха, °С

Средняясуточная амплитуда температуры воздуха наиболее теплого месяца, °С

Средняя месячная относительная влажность воздуха наиболее теплого месяца, %

Средняя месячная относительная влажность воздуха в 15 ч наиболее теплого месяца, %

Количество осадков за апрель- октябрь, мм

Суточный максимум осадков, мм

Преобладающее направление ветра за июнь- август

Минимальная из средних скоростей ветра по румбам за июль, м/с

1013

28,0

31,0

29,8

42

11,7

64

48

404

107

В

0

Таблица.3 - Климатические параметры холодного периода года

Температура воздуха наиболее холодных суток, °С, обеспечен.

Температура воздуха наиболее холодной пятидневки, °С обеспечен.

Температура воздуха, °С, обеспеченностью 0,94

Абсолютная минимальная темпе­ратура воздуха, °С

Средняя суточная амплитуда температуры воздуха наиболее холодного месяца, °С

Продолжительность, сут, и средняя температура воздуха, °С, периода со средней суточной температурой воздуха

Средняя месячная относитель­ная влажность воздуха наиболее холодного месяца, %

Средняя месячная относительная влажность воздуха в 15 ч наиболее холодного месяца, %

Количество осадков за ноябрь — март, мм

Преобладающее направление ветра за декабрь — февраль

Максимальная из средних скоростей ветра по румбам за январь, м/с

Средняя скорость ветра, м/с, за период со средней суточной температурой воздуха ≤8 °С



≤0°С

≤8°С

≤10°С

продолжительность

средняя температура

продолжительность

средняя температура

продолжительность

средняя температура

0,98

0,92

0,98

0,92

-23

-20

-21

-16

--5

36

7,0

41

--0,2

1145

22,5

1165

3,3

881

774

2290

3,7

3,7



Рельеф территории по трассе проектируемого газопровода
с ПК0+00 по ПК19+6.67 относительно ровный, слабонаклонный, с общим уклоном в северо-западном направлении; с ПК19+6.67 по ПК23+27.97 пересекает пойму р. Малый Зеленчук, пойма двусторонняя, местами заболоченная, склоны пологие; с ПК23+27.97 по ПК27+8.67 относительно ровный, слабонаклонный, с общим уклоном в юго-восточном направлении; с ПК27+8.67 по ПК47+56.00 относительно ровный, слабонаклонный, с общим уклоном в северо-западном направлении; с ПК47+56.00 по ПК63+27.05 относительно ровный, слабонаклонный, с общим уклоном в юго-западном направлении; с ПК63+27.05 по ПК77+43.00 относительно ровный, слабонаклонный, с общим уклоном в северо-восточном направлении;
с ПК77+43.00 по ПК81+31.00 относительно ровный, слабонаклонный, с общим уклоном в юго-восточном направлении; с ПК81+31.00 по ПК112+15.00 относительно ровный, слабонаклонный, с общим уклоном в юго-западном направлении.

Район проектирования несет слабую техногенную нагрузку. Площадные сооружения в районе проектирования  с ПК79+88 по ПК89+00 представлены малоэтажной жилой, нежилой и административной застройкой. Район также характеризуется прохождением линейных инженерных коммуникаций таких, как подземный водопровод, газопровод, кабель связи и ВЛ- 0,4кВ, 10кВ, 35кВ.

Существующие в непосредственной близости от границ проектирования сооружения преимущественно II уровня ответственности.

Деформации зданий и сооружений от проявлений физико-геологических процессов и явлений на участке проектирования отсутствовали. Техногенные воздействия на осваиваемую территорию незначительны, имеют локальный характер, ограничены по времени.

     Характеристика особых условий строительства: категория сложности инженерно-геологических условий проектируемых трасс в соответствии с Приложением Б СП 11-105-97 (ч. I) по совокупности факторов определена как III (сложная).

Из современных активных геологических и инженерно-геологических процессов и явлений в процессе изысканий отмечаются: высокая сейсмичность, подтопление.

В соответствии с СП 14.13330.2018 «СНиП II-7-81* Строительство в сейсмических районах» фоновая сейсмичность исследуемой территории по карте ОСР-2015-А составляет - 7 баллов по шкале MSK-64.

По результатам проведенного сейсмического микрорайонирования методом сравнения сейсмических жесткостей грунтов, с учетом исходной сейсмичности на схеме сейсмического районирования площадки показана одна зона с сейсмичностью в целочисленных значениях балла по шкале MSK-64 7 баллов для периода повторяемости 1 раз в 500 лет (приложение С). Категория грунтов по сейсмическим свойствам согласно СП 14.13330.2014 таблица 1. – II и I. По категории опасности природных процессов территория изысканий относится к опасной по сейсмичности, согласно табл.5.1 СП 115.13330.2016.

По характеру подтопления (согласно п.5.4.8, 5.4.9 СП 22.13330.2016) площадка проектирования с ПК 19+6.67 по ПК23+27.97 относится к естественно подтопленной территории, остальная трасса проектируемого газопровода к неподтопляемой территории, т.е. территории на которой вследствие благоприятных природных условий (наличие проницаемых грунтов, глубокое положение уровня подземных вод и т.д.) и благоприятных техногенных условий (отсутствие или незначительные утечки из коммуникаций) не происходит заметного увеличения влажности грунтов основания и повышения уровня подземных вод.

В пределах площадки изысканий неблагоприятные геологические процессы отсутствуют.

Тектоническое строение района определяется его приуроченностью
к Эпипалеозойской платформенной области Скифской плите.

Сейсмичность по г. Усть-Лабинск Краснодарского края составляет 7 баллов шкалы MSK-64 – при 10%-ой вероятности превышения расчетной интенсивности в течение 50 лет (период повторяемости сотрясений 1000 лет). Принято на основе приложения Б, карты ОСР-2015-А СП 14.13330.2018.

Для стратиграфического расчленения разреза и определения фациально-генетических индексов выделенных ИГЭ использовалась Государственная геологическая карта Российской Федерации, Лист N-(38), 39 (ВСЕГЕИ 2002 г.).

Нумерация ИГЭ производилась по возрастанию, а определение наименования выделенных ИГЭ выполнялось в соответствии с результатами лабораторных исследований. На основании проведенных буровых работ и лабораторных исследований грунтов в пределах участка изысканий были выделены следующие комплексы отложений:

- современные элювиальные отложения (еQIV);

- верхнечетвертичные аллювиальные отложения I-й надпойменной террасы и поймы (aIII2+IV).

Сводный инженерно-геологический разрез площадки сверху вниз
до глубины изучения 4,0-6,0 м представлен ниже.

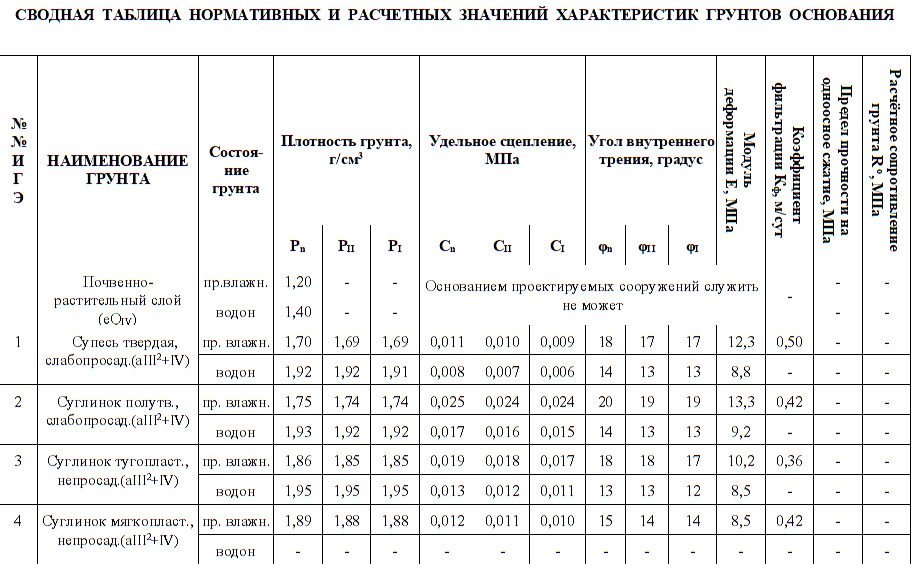

 Таблица .4- Сводный инженерно-геологический разрез



Геолог.

индекс

ИГЭ

Описание грунтов

Мощность, м

от

до

eQIV



Почвенно-растительный слой.

Вскрыт всеми скважинами, залегает с поверхности.

0.1

0.8

aIII2+IV

1

Супесь желто-бурая, твердая, известковистая, макропористая, слабопросадочная, в забое с пятнами ожелезнений.

Вскрыта скв. №№ 16, 17, 24-48. Залегает под почвенно-растительным слоем.

1.2

4.8

aIII2+IV

2

Суглинок желто-бурый, полутвердый, известковистый, макропористый, слабопросадочный.

Вскрыт скв. №№ 1-7, 11-16, 18-28, 32, 36 ,39, 44,
46-48. Залегает в скв. №№ 1-7, 11-15, 18-23 под почвенно-растительным слоем, в скв. №№ 16, 24-28, 32, 39, 44, 46-48 – под (ИГЭ 1).

0.5

3.7

aIII2+IV

3

Суглинок желто-бурый, бурый, тугопластичный, непросадочный,
с единичными линзами песка (до 0,2 м).

Вскрыт скв. №№8, 10, 17, 24, 27, 28, 32, 34, 36, 39, 45-48.

В скв. №№ 8, 10 залегает под почвенно-растительным слоем,
в скв. №№ 17, 34, 45 под (ИГЭ 1), в скв. №№ 24, 27, 28, 32, 36, 46-48 под (ИГЭ 2).

0.5

3.1

aIII2+IV

4

Суглинок бурый, мягкопластичный, непросадочный.

Вскрыт скв. №№ 8-10. В скв. № 9 залегает под почвенно-растительным слоем, в скв. №№ 8, 10 под (ИГЭ 3).

0.5

5.9

В результате анализа пространственной изменчивости частных показателей свойств грунтов, определенных лабораторными методами, с учетом данных о геологическом строении и литологических особенностях грунтов в сфере воздействия проектируемых сооружений с геологической средой залегает 4 инженерно-геологических элемента (ИГЭ):



Почвенно-растительный слой (eQIV).

ИГЭ 1 (aIII2+IV) – Супесь желто-бурая, твердая, известковистая, макропористая, слабопросадочная, в забое с пятнами ожелезнений.

ИГЭ 2 (aIII2+IV) – Суглинок желто-бурый, полутвердый, известковистый, макропористый, слабопросадочный.

ИГЭ 3 (aIII2+IV) – Суглинок желто-бурый, бурый, тугопластичный, непросадочный, с единичными линзами песка (до 0,2 м).

ИГЭ 4 (aIII2+IV) – Суглинок бурый, мягкопластичный, непросадочный.



Нормативные и расчётные физические характеристики получены

на основании статистической обработки физико-механических свойств грунтов в соответствии с ГОСТ 20522-2012 при доверительной вероятности 0,85 и 0,95). Прочностные и деформационные характеристики грунтов приняты по данным лабораторных испытаний грунтов.

Коррозионная агрессивность грунтов на площадке изысканий по отношению к стали характеризуется значениями удельного электрического сопротивления грунта и оценивается в соответствии с таблицей 1 ГОСТ 9.602–2016. По результатам измерений грунты на глубине 1,5-2,5 метра имеют среднюю коррозионную агрессивность к стали.

Коррозионная агрессивность грунтов к свинцовой и алюминиевой оболочкам кабеля характеризуется данными химического анализа и значениями рН водных вытяжек и оценивается в соответствии с табл. 2 и 4 ГОСТ 9.602–2005 к свинцовой оболочке кабеля – как средняя, к алюминиевой – как высокая.

Грунтовая среда зоны аэрации в сухой зоне влажности (по СП 50.13330.2012) на участке изысканий на глубине 0,5-1,5 метра:

- по отношению к бетонам марки W4, W6, W8, W10-14 и W16-20

на портландцементе неагрессивная по всем показателям (табл. В.1 СП 28.13330.2012).

- по отношению к арматуре железобетонных конструкций с защитным слоем толщиной до 20 мм неагрессивная (табл. В.2 СП 28.13330.2012).

Категория грунтов по сейсмическим свойствам при природной влажности – II, при замачивании (ИГЭ 1) - III (табл.1 СП 14.13330.2014).

Нормативная глубина промерзания грунтов в районе проведения изысканий для супеси – 0,13 м, для суглинков – 0,10 м (принято в соответствии с указаниями п.п.5.5.3 СП 22.13330.2011 и СП 131.13330.2012 м/с Краснодар).

В пределах границ проектирования специфические грунты представлены просадочными грунтами.

Просадочные грунты на площадке изысканий представлены супесью твердой (ИГЭ 1), мощностью от 1,2 до 4,8 м и суглинком полутвердым (ИГЭ 2), мощностью от 0,5 до 3,7 м.

Характер микрорельефа в районе площадки проектируемого строительства спокойный, такие проявления просадочного процесса на поверхности земли, как поды (пади, западины), степные блюдца, псевдокарст и т.п. отсутствуют.

Структура грунта тонкопылеватая, макропористая, поры имеют вид цилиндрических вертикальных канальцев, с размерами до 0,10 мм.

Текстура напластования грунта тонкослоистая, цикличности в строении просадочной толщи не наблюдается, погребенных почв нет.

Относительная просадочность εSL для супеси твердой (ИГЭ 1) при давлении 0,2 МПа составляет 0,009 д.ед., при 0,3 МПа εSL=0,012 д.ед., начальное просадочное давление РSL = 0,22 МПа. Относительная просадочность εSL при Рбыт. составляет 0,002 д.ед.

Относительная просадочность εSL для суглинка полутвердого (ИГЭ 2)

при давлении 0,2 МПа составляет 0,010 д.ед., при 0,3 МПа εSL=0,011 д.ед., начальное просадочное давление РSL = 0,22 МПа. Относительная просадочность εSL при Рбыт. составляет 0,002 д.ед.

Грунтовые условия по просадочности относятся к I типу (просадка

от собственного веса не превышает 5 см).

Таблица.5



Грунтовые воды на участке изысканий вскрыты скважинами №№ 8-10.

Водовмещающими грунтами являются аллювиальные отложения поймы, которые представлены суглинком тугопластичным с коэффициентом фильтрации 0,36 м/сут (ИГЭ 3) и суглинок мягкопластичным с коэффициентом фильтрации 0,42 м/сут (ИГЭ 4).

Питание водоносного горизонта осуществляется с территории расположенных гипсометрически выше бокового притока с юго-, юго-востока, а также за счет инфильтрации атмосферных осадков. Уклон грунтового потока по уклону поверхности в северо-западном направлении, в сторону рек Малый Зеленчук и Кубань, где и происходит его разгрузка. Сама площадка расположена в зоне транзита ГВ.

Водоупор настоящими изысканиями вскрыт не был.

Грунтовые воды зафиксированы на глубинах 0,5-3,0 м, что соответствует абсолютным отметкам 40,56-47,34 м.

Горизонт безнапорный. Минимальные уровни возможны в марте – начале апреля, максимальные в апреле – мае. Зафиксированные при изысканиях уровни близки к их среднему значению.

Амплитуда сезонных колебаний уровня грунтовых вод в районе расположения площадки составляет ± 1,0 м.

По химическому составу грунтовые воды сульфатно-гидрокарбонатные кальциево-натриевые.

По результатам химического анализа (приложение Н) грунтовые воды неагрессивны к бетону марки W4, W6, W8, W10-14 и W16-20 по водопроницаемости по всем показателям. Грунтовые воды среднеагрессивны к металлическим конструкциям по водородному показателю (рН), неагрессивны к арматуре железобетонных конструкций при их постоянном погружении и неагрессивны к арматуре железобетонных конструкций при их периодическом смачивании по содержанию хлоридов (Сl -).

По характеру подтопления (согласно п.5.4.8, 5.4.9 СП 22.13330.2016) площадка изысканий с ПК 19+6.67 по ПК23+27.97 относится к естественно подтопленной территории, остальная трасса проектируемого газопровода
к неподтопляемой территории, т.е. территории на которой вследствие благоприятных природных условий (наличие проницаемых грунтов, глубокое положение уровня подземных вод и т.д.) и благоприятных техногенных условий (отсутствие или незначительные утечки из коммуникаций) не происходит заметного увеличения влажности грунтов основания и повышения уровня подземных вод.



2. Обоснование определения границ зон планируемого размещения линейных объектов

 Проектируемый линейный объект «Газопроводы высокого давления МБУ ЦДО «Тополек», х.Кубанский, х.Заречный, х.Огонек Некрасовского сельского поселения Усть-Лабинского района Краснодарского края», расположенный на территории Некрасовского сельского поселения Усть-Лабинского района Краснодарского края, предназначен для обеспечения потребителей природным газом для целей пище-приготовления, горячего водоснабжения и отопления.

Трасса проектируемого линейного объекта (газопровод) находится на территории Некрасовского сельского поселения Усть-Лабинского района Краснодарского края:

Выбор маршрута проектируемых сетей высокого давлений на местности выполнен с соблюдением следующих критерий:

- протяженности маршрута, исходя из наличия географически закрепленного источника газа (существующие газорегуляторные пункты) и потребителей газа;

- топографических и геологических условий местности;

- условиям и требованиям государственных организаций и местных исполнительных органов;

- максимальным обходом опасных зон;

- требований нормативных документов РФ.

Проектом предусмотрено проектирование распределительных газопроводов высокого давления.

Газопровод высокого давления : трасса начинается от врезки (ПК0) в существующий межпоселковый газопровод высокого давления   от ГРС ст. Некрасовская к х. Кадухин  Ø114 мм.

Трасса газопровода проходит по землям сельхоз. назначения и частично по застроенной территории, вдоль существующих улиц х. Заречного.

От точки врезки газопровод высокого давления 2 категории  проходит в северо-западном направлении в ПК47+56 поворачивает  на  юго-запад. В ПК 50+39 трасса поворачивает на север и пройдя 167,0м  поворачивает на юго-запад. В ПК77+43 трасса поворачивает  в северном направлении, пересекает ул. Вольную   и ул. Школьную методом горизонтально-направленного бурения.   В ПК 81+31 трасса пересекает автодорогу регионального значения «Усть-Лабинск-Упорная» инд. номер 03ОП Р3 03К-006  методом горизонтально-направленного бурения и поворачивает в юго-западном направлении  и идет по четной стороне ул. Школьной. В ПК84+72 трасса пересекает ул. Школьную и идет по нечетной стороне до ПК 87+89 где поворачивает на ул. Дачную и меняет направление на юго-восточное до ПК89+46. Далее трасса газопровода идет в северо-западном направлении до ПК99+42, поворачивает на север до ПК100+57  , где снова меняет направление на юго-западное. Трасса заканчивается выходом к ГРПШ№6 у х. Огонек.

По трассе газопровода имеются отводы:

-  в ПК35+29 (ПК0/1) трасса идет в северо-восточном направлении и заканчивается выходм  к ГРПШ №1 (ПК7/1+5)  у МБУ ЦДО «Тополек»;

- в ПК 52+1 (ПК0/2)  проходит в северо-восточном направлении и заканчивается  выходом к ГРПШ №2 (ПК 0/2+7);

- в ПК 72+79 (ПК0/3)  проходит в северо-западном направлении и заканчивается  выходом к ГРПШ №3 (ПК 0/3+7);

- в ПК 81+81 (ПК0/4)  проходит в северо-западном направлении и заканчивается  выходом к ГРПШ №4 (ПК 0/4+7);

- в ПК 89+51 (ПК0/5)  проходит в юго-восточном направлении и заканчивается  выходом к ГРПШ №5 (ПК 0/5+7).

Установка откключающих устройств предусмотрена в подземном исполнении, и надземном у ГРПШ.



Граница зоны планируемого размещения линейного объекта определена в соответствии с проектными решениями, определенными в разделе организации строительства газопровода с учетом необходимой ширины полосы отвода для строительства объекта включая необходимые расчетные площади под складирование материалов и размещения строй городка.

- Граница зоны планируемого размещения линейного объекта на землях населенного пункта составляет – 6м см.рис.1

- Граница зоны планируемого размещения линейного объекта на землях сельскохозяйственного назначения в соответствии с нормами отвода земель для нефтяных и газовых скважин СН 459-74  составляет – 24м

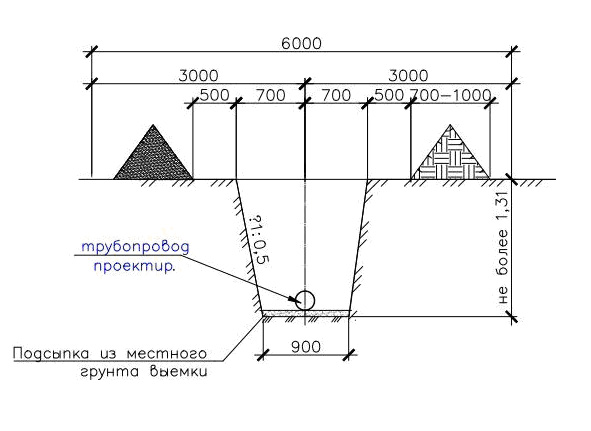

Граница зоны планируемого размещения линейного объекта на землях населенных пунктов


Рис.1

 3. Обоснование определения границ зон планируемого размещения линейных объектов, подлежащих переносу (переустройству) из зон планируемого размещения линейных объектов

Линейные объекты, подлежащие переносу из зоны планируемого размещения линейного объекта: «Газопроводы высокого давления МБУ ЦДО «Тополек», х.Кубанский, х.Заречный, х.Огонек Некрасовского сельского поселения Усть-Лабинского района Краснодарского края» - отсутствуют.



 4. Обоснование определения предельных параметров застройки территории в границах зон планируемого размещения объектов капитального строительства, входящих в состав линейных объектов

Проектом планировки территории линейного объекта «Газопроводы высокого давления МБУ ЦДО «Тополек», х.Кубанский, х.Заречный, х.Огонек Некрасовского сельского поселения Усть-Лабинского района Краснодарского края», устанавливаются  следующие  параметры  разрешенного  строительства объектов капитального строительства, входящих в состав линейных объектов в границах зон их планируемого размещения:

  - предельная высота строений, сооружений – 4 м;

  - минимальные отступы от границ земельных участков в целях определения мест допустимого размещения объектов капитального строительства, которые входят в состав линейных объектов и за пределами которых запрещено строительство таких объектов, в границах каждой зоны планируемого размещения объектов  капитального  строительства,  входящих  в  состав  линейных  объектов  –  1 метр;

  - максимальный процент застройки зоны планируемого размещения объектов капитального строительства, входящих в состав линейных объектов - 0,8

В виду того, что проектируемый линейный объект располагается вне границ территории исторического поселения федерального или регионального значения требования к архитектурным решениям объектов капитального строительства, входящих в состав линейных объектов не устанавливаются.



5. Ведомость пересечений границ зон планируемого размещения линейного объекта (объектов) с сохраняемыми объектами капитального строительства (здание, строение, сооружение, объект, строительство которого не завершено), существующими и строящимися на момент подготовки проекта планировки территории

Объекты капитального строительства (здание, строение, сооружение, объекты строительство которых не завершено в границах зоны планируемого размещения линейного объекта - отсутствуют.

 Таблица 6. Ведомость пересечений границ зон планируемого размещения линейного объекта с существующими объектами капитального строительства (Автодороги).

Название улицы

Метод прокладки газопровода

Ø футляра

Пикетаж

Место установки футляра

1

а/д «Станица Некрасовская-хутор Братский»

ГНБ

ПЭ 280х25.4

L-25,0 м

ПК0+21-ПК0+46

асфальт

2

а/д «Подъезд к хутору Кубанский»

ГНБ

ПЭ 250х22,7

L-22,0 м



ПК77+50-ПК77+72

асфальт

3

ул. Школьная

х. Заречный



ГНБ

ПЭ 250х22,7

L-22,0 м



ПК80+68-ПК80+90

асфальт





4

а/д регионального значения «Усть-Лабинск-Лабинск-Упорная»

ГНБ

ПЭ 250х22,7

L-45,0 м

ПК81+31-ПК81+73

асфальт

Переход проектируемого газопровода под автомобильными дорогами предусмотрен методом горизонтально-направленного бурения выполняются в стальном защитном футляре.

Таблица 7. Ведомость пересечений границ зон планируемого размещения линейного объекта с существующими объектами капитального строительства (Линейные объекты инженерной инфраструктуры).

Место пересечения Наименование Глубина заложения, м Диаметр, Минимальное расстояние по вертикали (в свету),м, при пересечении
мм
ПК77+96 водопровод 1,0* Ст100 0,2
ПК82+37,0 водопровод 1,0* Ст 100 0,2
ПК84+25,0 водопровод 0,8* ПЭ 25 0,2
ПК84+69 водопровод 0,8* ПЭ90 0,2
ПК84+87 водопровод 0,8* ПЭ 25 0,2
ПК86+6 водопровод 0,8* ПЭ 25 0,2
ПК86+78 водопровод 0,8* ПЭ 25 0,2
ПК77+89,0 Кабель ПАО «Ростелеком» 0,7* - 0,5
ПК78+17 Кабель ПАО «Ростелеком» 0,7* - 0,5
ПК81+38 Кабель ПАО «Ростелеком» 0,7* - 0,5
ПК82+18 Кабель ПАО «Ростелеком» 0,7* - 0,5
ПК82+37 Кабель ПАО «Ростелеком» 0,7* - 0,5
ПК82+83 Кабель ПАО «Ростелеком» 0,7* - 0,5
ПК83+77,5 Кабель ПАО «Ростелеком» 0,7* - 0,5
ПК83+91 Кабель ПАО «Ростелеком» 0,7* - 0,5
ПК84+60 Кабель ПАО «Ростелеком» 0,7* - 0,5
ПК0+24 Кабель ПАО «Ростелеком» 0,9 - 0,5
ПК0+27 Кабель ПАО «Ростелеком» 0,9 - 0,5

При пересечении кабеля связи ПАО «Ростелеком» соблюдать расстояния в свету по вертикали – не менее 0,5 м. Для защиты от механических повреждений существующих кабелей проектом предусмотреть устройство защитных футляров из стальных швеллеров Ш-12 и Ш-14, концы которых должны выступать  за края траншеи не менее чем на 2,0 м. Швеллеры футляра скрепить между собой болтами и заполнить песком, концы герметизировать.

Земляные работы выполнить вручную по 2,0м в каждую сторону от места пересечения.

На своем протяжении трасса газопровода пересекает существующие линии электропередач: 0,4кВ, 10 кВ, 35 кВ.

При пересечении газопроводом воздушных линий электропередач, отключающие устройства предусмотрены вне охранной зоны ЛЭП, которым является участок земли и пространства, заключенный между вертикальными плоскостями, проходящими через параллельные прямые, отстоящие от крайних проводов (при неотклоненном их положении) на расстоянии, зависящем от величины напряжения ЛЭП, а именно:

- для линий напряжением 0,4 кВ – 2,0 м;

- для линий напряжением 10,0 кВ - 10,0 м;

- для линий напряжением 35 кВ - 15,0 м.

Все строительно-монтажные работы при строительстве газопровода, проводимые в охранных зонах линий электропередач, необходимо выполнять в соответствии с требованиями постановления Правительства РФ от 24.02.2009 N 160 "О порядке установления охранных зон объектов электросетевого хозяйства и особых условий использования земельных участков, расположенных в границах таких зон".

Согласно требованиям ПУЭ 7-издание угол пересечений с линиями электропередач для газопровода до 1,2 МПа не нормируется.

Наименьшее расстояние по горизонтали от подземных частей опор или заземляющих устройств опор линий электропередач 0,4кВ до подземного газопровода принято не менее 1,0 м, что соответствует требованиям норм таблицы 2.4.4 ПУЭ 7-е издание.

Расстояния при пересечении, сближении и параллельном следовании ВЛ с подземными трубопроводами в проекте принято не менее приведенных в табл. 2.5.40* ПУЭ, а именно:

- для линий напряжением 10,0 кВ - 5,0 м;

- для линий напряжением 35 кВ – 5,0 м.



 6. Ведомость пересечений границ зон планируемого размещения линейного объекта (объектов) с объектами капитального строительства, строительство которых запланировано в соответствии с ранее утвержденной документацией по планировке территории.

Зона планируемого размещения линейного объекта: «Газопроводы высокого давления МБУ ЦДО «Тополек», х.Кубанский, х.Заречный, х.Огонек Некрасовского сельского поселения Усть-Лабинского района Краснодарского края» не пересекается с объектами капитального строительства, строительство которых запланировано в соответствии с ранее утвержденной документацией по планировке территории, в границах зоны планируемого размещения линейного объекта отсутствует ранее разработанная и утвержденная документация по планировке территории линейных и площадных объектов



7. Ведомость пересечений границ зон планируемого размещения линейного объекта (объектов) с водными объектами (в том числе с водотоками, водоемами, болотами и т.д.).

 Зона планируемого размещения линейного объекта: «Газопроводы высокого давления МБУ ЦДО «Тополек», х.Кубанский, х.Заречный, х.Огонек Некрасовского сельского поселения Усть-Лабинского района Краснодарского края», не пересекает водные объекты.



Услуги "СН"

свежие новости

Копирование и использование полных материалов запрещено, частичное цитирование возможно только при условии гиперссылки на сайт sn-news.ru. Гиперссылка должна размещаться непосредственно в тексте, воспроизводящем оригинальный материал sn-news.ru. Редакция не несет ответственности за информацию и мнения, высказанные в комментариях читателей и новостных материалах, составленных на основе сообщений читателей.
(12+)

Политика конфиденциальности Пользовательское соглашение

Яндекс.Метрика
